稳压二极管——参数解读

   来源:   发表日期:2021年12月07日    浏览次数:

             下图是稳压二极管的伏安特性曲线,你可以叫他U-I曲线,反应电压和电流之间的关系。




稳压二极管的伏安特性曲线

 Y轴右侧是正向曲线,左侧是反向曲线,稳压管的工作区域一般就是在左侧,因为稳压管工作原理就是PN结反向击穿,正接时和一般二极管一样,也有正向导通电压。

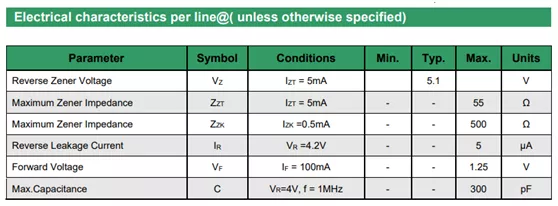

 下图是某一稳压管的SPEC截图,可以一起来看一看这些参数。

  某一5.1V稳压管参数

  Vz:稳压值,高于Vz,电压稳定在Vz,低于Vz,稳压管不工作,电路处于开路状态,这个参数也是最重要的。

  Zzt和Zzk:动态电阻,单位电流变化引起的电压的变化dv/dt。

  这个值越小,代表稳压管性能越好,意思就是电流变化很大时,电压变化也很小(代表稳压值恒定不变,要的就是这个效果)。

  同一个稳压管时,这个动态电阻也是随着电流变化而变化的,电流变化大时,动态电阻小;电流变化小时,动态电阻大。

  Zzt@Izt,Izt在5mA时,测试的Zzt最大50欧姆。Zzk@Izk,Izk在0.5mA时,测试的Zzk最大500欧姆。

  Ir@Vr:反向漏电流,指在特定的反向电压下测试得到的电流,从SPEC上看,Vr=4.2V时,Ir=5uA,这个电流很重要,稳压管没进稳压状态也就是没工作时消耗的电流,Ir越小越好。

  Vf@If:正向电压,指在特定的正向电流下测试得到的正向电压,一般正向电流不同,测试得到的正向电压也不同,If=100mA时,Vf=1.25V。

  Pd:耗散功率,流进稳压管的功率不能超过这个值,否则会损坏稳压管,公式Pd=I*Vz。

  下面再来看一下二极管的动态电阻特性。
