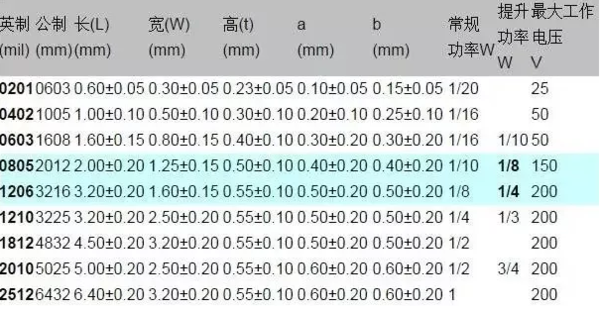

1206贴片电容规格表?尺寸?

   来源:   发表日期:2021年10月08日    浏览次数:

贴片1206电阻为120000000Ω(依规格决定)和电容的耐压最大为150V(具体看材质和封装)。


电阻:为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示 ,这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于4.53KΩ。


贴片电容电阻的耐压值是指,电阻两端能够施加的电压,一个是由额度功率决定,要保证功率不超过额度功率,另外就是电阻的耐压值。


每个规格的贴片电容耐压值是不一样的。电容的耐压值不是由贴片电容的尺寸确认的。




扩展资料:


贴片电容的命名方式:


0805CG102J500NT 0805:是指该贴片电容的尺寸大小,是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸 CG :是表示做这种电容要求用的材质,这个材质一般适合于做小于10000PF以下的电容,102 :是指电容容量,前面两位是有效数字、后面的2 表示有多少个零102=10×100 也就是= 1000PF。


J:是要求电容的容量值达到的误差精度为5%,介质材料和误差精度是配对的 500:是要求电容承受的耐压为50V 同样500 前面两位是有效数字,后面是指有多少个零。 N:是指端头材料,现在一般的端头都是指三层电极(银/铜层)、镍、锡 T:是指包装方式,T 表示编带包装, 贴片电容的颜色。


常规见得多的就是比纸板箱浅一点的黄,和青灰色,这在具体的生产过程中会有产生不同差异 贴片电容上面没有印字,这是和他的制作工艺有关(贴片电容是经过高温烧结面成,所以没办法在它的表面印字),而贴片电阻是丝印而成(可以印刷标记)。


贴片电容1206,0805等系列的优点:


1、产品尺寸精度高,便于自动贴片机高效率装配。


2、端电极为三层电极,适合波峰焊和回流焊。


3、介电体与外表为同种材料,环境条件影响小,高绝缘电阻,高可靠性。


4、含有从COG到Y5V各种温度特性介质,适用于通讯、计算机、家用电器和仪器仪表等普通电子设备。


5、体积小,便于上SMT加工,可焊性好,相对于其他传统的插件电容来说大大解决了线路板对空间小的问题,是高科技产品的一个代表产物。


6、寿命长,国际统一标准对该产品寿命年限是十年。


7、稳定性好,体现在对贴片电容封装容值、耐压方面的一个稳定要求。


8、绿色环保要求,由于贴片电容封装是以陶瓷为原材料制作的,达到了环保节能。


9、隔热性能好,由于它是陶瓷为原材料制作的,所以它是天生的隔热方面的好。


1206 贴片电容
